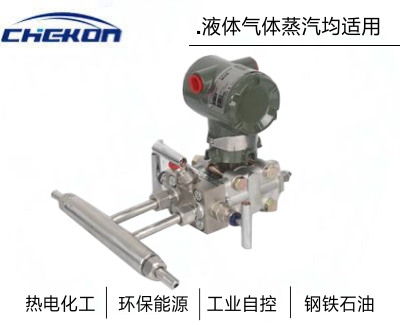

平衡流量計 計量氣液兩相，液態氣體、雙向流、臟污介質、漿料流量
|
基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。
平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。
當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
1.測量精度高
2.直管段要求低
3.永久壓力損失低
4.量程比寬
5.重復性和長期的穩定性好
6.耐臟污不宜堵
7.測量范圍寬
8.適用范圍
管徑范圍：DN15~DN3000
精度：±0.3%、±0.5%、±1%；
直管段要求：0.5D~2D；
永久壓損：孔板的1/3~1/4；
量程比：10：1，合適的工況數據可以做到更寬；
重復性：0.1%；
Re范圍：200~107；
β范圍：0.25~0.9；
溫度范圍：金屬管道能承受的溫度，最高可達850℃；
壓力范圍：金屬管道能承受的壓力，最高可達42MPa；
耐臟污：特殊的設計和計算；
可以測量雙向流。
|
CKPH- |
GD平衡流量計 |
|||||
|
公程通徑 |
-XXX |
100表示DN100 |
||||
|
安裝形式 |
pp |
管道式 |
||||
|
HF |
對夾式 |
|||||
|
FW |
焊接式 |
|||||
|
DF |
雙法蘭式 |
|||||
|
SP |
方管式 |
|||||
|
公稱壓力 |
A |
0~0.6MPA |
||||
|
B |
0~1.0MPA |
|||||
|
C |
0~1.6MPA |
|||||
|
D |
0~2.5MPA |
|||||
|
E |
0~4.0MPA |
|||||
|
F |
0~6.4MPA |
|||||
|
G |
0~10MPA |
|||||
|
H |
0~16MPA |
|||||
|
J |
0~40MPA |
|||||
|
管道材質 |
0 |
碳鋼 |
||||
|
1 |
304不銹鋼 |
|||||
|
2 |
12CrMOV |
|||||
|
3 |
其它 |
|||||
|
輸入信號 |
A |
無輸出 |
||||
|
B |
4~20MA |
|||||
|
C |
RS485 MODBUS |
|||||
